应用领域
铝箔化成

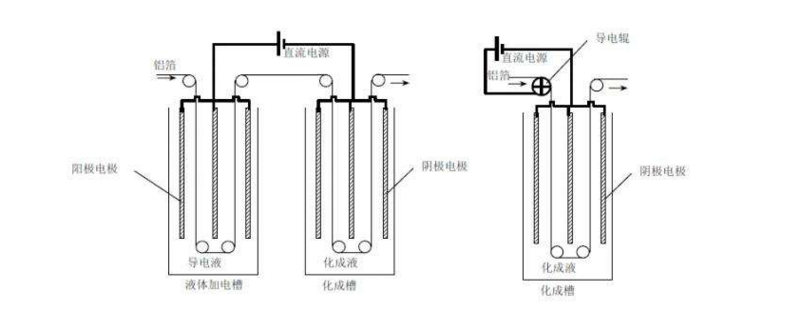

电解原理

化成箔是由特制的高纯铝箔经过电化学或化学腐蚀后扩大表面积，再经过电化成作用在表面形成一层氧化膜（三氧化二铝）后的产物.按电压分，化成铝箔一般分为极低压，低压，中高压和高压四种。按厚度分，25-110微米不等；按用途分，有正箔和负箔，也有导箔

高压阳极箔
高压阳极箔可以分成两类，一类是优质高压箔；一类是普通高压箔
优质高压阳极箔特点是“二高一薄”，即高纯、高立方织构和薄的表面氧化膜。这类产品质量上乘，但成本高。铝纯度>99。99%，立方织构96%。真空热处理在10－3pa～10－5Pa条件下进行
普通高压阳极箔是一种经济实用的高压阳极箔，铝纯度>99。98%，立方织构>92%，真空热处理在10－1pa～10－2pa条件下进行

低压阳极箔
低压阳极箔的工艺比较复杂，认为不可能采用一种方法来满足各段电压的要求，大致可以划分如下
小于35Vf的低压箔，应发展硬态高纯铝箔的腐蚀，特点是硬态可以提供数量多的腐蚀细小核心和腐蚀通道，至于直流腐蚀和交流腐蚀哪一种电源好些需要研究。业内人士认为该法的比容较之软态法的可以提高5μF/cm²
大于50Vf的低压箔，软态高纯铝箔提供了诸多晶面位向差的条件，可以获得蚀孔较大的腐蚀箔

负极箔
负极箔也有软态和硬态之分。日本以软态电化学腐蚀为主，西欧以硬态化学腐蚀为主。两者各有其优缺点，软态用纯度高的铝箔（>99。85%），无铜，质量优，成本高；硬态用的是纯度低的含铜的铝箔，成本低，比容易于提高。为了发展静电容量适中，成本低的无铜或低铜的负极箔，可以用AL－Fe、AL－Mg等合金

产品规格及性能

阳极尺寸	根据客户定制，外形板状
阳极涂层	铱钽涂层
阳极寿命	大于18月

钛基材符合ASTM B265 Gr1标准

化学成分	铁（Fe）	碳（C）	氮（N）	氢（H）	氧（O）	钛（Ti）	其他
最大含量	0.20%	0.08%	0.03%	0.015%	0.18%	99%	0.4%

产品图片
